Projekt: Spannungs-Monitor mit BTS442
Kontakt: DL2LTO

Einleitende Worte



Der Inhalt dieses kleinen 'Kästchens' reagiert sehr schnell auf Über- bzw. Unterspannungen. Damit wird das Funkgerät sehr effektiv vor einer möglichen Zerstörung geschützt.
Die Schaltung prüft kontinuierlich die anliegende Spannung und reagiert blitzschnell auf Veränderungen gegenüber den beiden individuell eingestellten Spannungsauswertepunkten. Wird die eingestellte Spannungsobergrenze überschritten oder die Spannungsuntergrenze unterschritten wird die Ausgangsspannung sofort elektronisch unterbrochen. Die Reaktionszeit vom Auftreten der Über- bzw. Unterspannng und deren Erkennung liegt bei ca. 30 μS. Mit einer Ralaissteuerung wäre das nicht möglich.
Die Schaltungsidee stammt vonMichael, DL1DMW, wo du auch weitere Datails nachlesen kannst.

Schaltung und Details



Schaltung ...

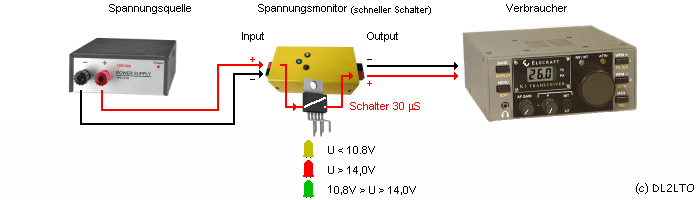

Die schematische Skizze zeigt den möglichen praktischen Einsatz des Spannungs-Monitors.



Schematische Skizze zur möglichen Anwendung ...

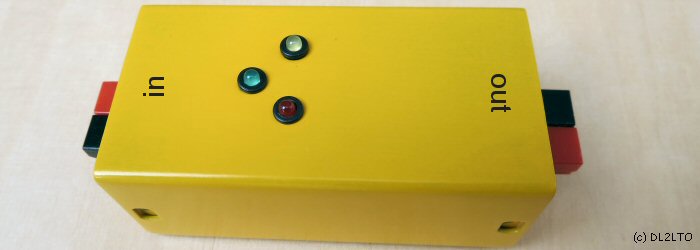

Das fertige 'Kästchen' mit dem Maßen 73 x 35 x 27 mm. Links kommt die Inputbuchse und rechts die Outputbuchse. Beide wurden mit dem Powerpole Steckersystem realisiert. Die drei LED's signalisieren mir den aktuellen Schaltungszustand.



Spannungs-Monitor ...

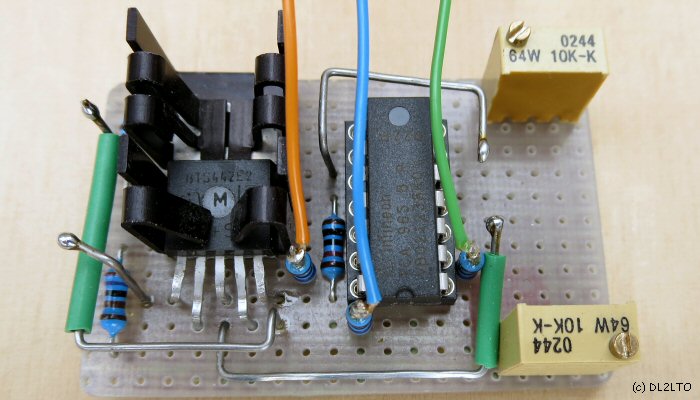

Die Bauteile wurden auf einer kleinen Lochrasterplatine verlötet.



Bauelemente auf der Lochrasterplatine ...

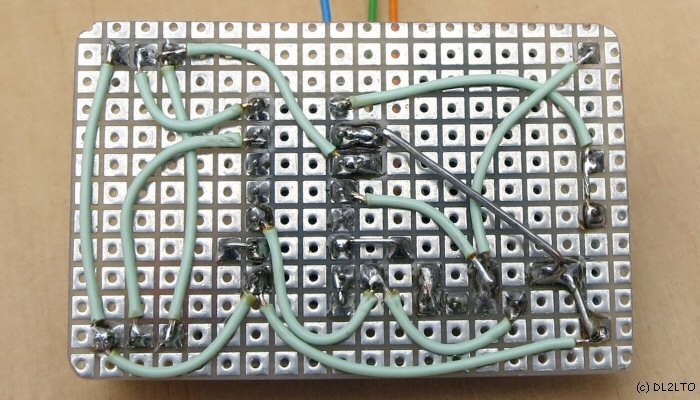

So sieht das 'Verdrahtungschaos' von Unten aus. Ist aber nocht gut überschaubar.



Verdrahtung der Lochrasterplatine ...

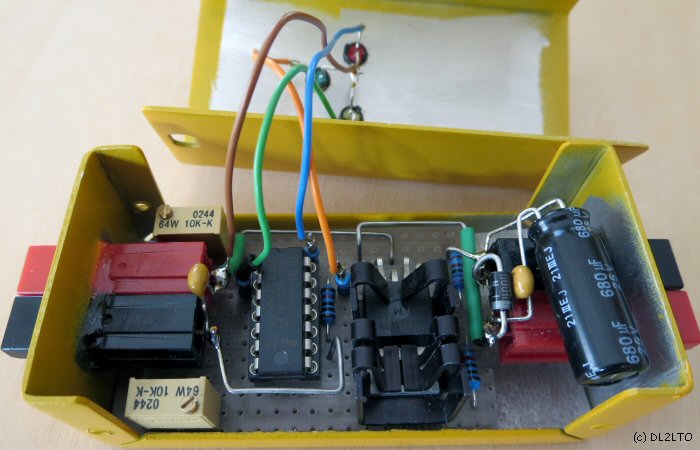

Eingebaute Lochrasterplatine und fertig verdrahteter Spannungs-Monitor.



Lochrasterplatine eingebaut ...



Die Spannungsgrenzwerte sind mit den Trimmreglern leicht und individuell einzustellen. Du brauchst dazu eine variable Spannungsquelle. Am besten ein geregeltes Netzteil in dem gewünschen Spannungsbereich. Hier ca. 5 Volt bis 20 Volt.
Zuerst wird der Unterspannungsgrenzwert mit dem Netzteil eingestellt. Das sind in dem Beispiel 10,8 Volt. An dem Trimmregler Ru so lange drehen, bist die gelbe LED gerade aufleuchtet.
Dann das Netzteil auf den Überspannungsgrenzwert von hier 14 Volt einstellen. Dazu an dem Trimmregler Ro so lange drehen, bis die rote LED gerade aufleuchtet.
Die grüne LED leuchtet im gewünschten Sollbereich. Das wars, fertig.
  Spannungsfenster OK   10.8V <  U <  14.0V
Überspannung 14.0V <  U
Unterspannung 10.8V > U
Nun der praktische Test. Aber bitte nicht gleich an dem teuren Transceiver! Nimm dazu eine Last, die dir ein Fehlverhalten verzeiht.
Ich habe für solche Lastprüfungen eine 'Dummybox' und die verkabele ich auch für diesen Test.
Mit einer 12 Volt / 10 WHalogen Stiftsockellampe am Ausgang teste ich meine Einstellungen. Dazu mit dem geregelten Netzteil die Spannung von 9 Volt bis 15 Volt durchfahren. Es muss jeweils die LED aufleuchten, in dessen Spannungsfenster ich mich gerade befinde. Nun kann auch noch ein wenig nachjustiert werden.
