Einleitende Worte | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Der vektorielle Antennenanalysator VA4 erreicht eine hohe Genauigkeit und einfache, induitieve Bedienung. Über einen Messbereich bis 100 MHz ermöglicht er Zweipolmessungen bei einer Systemimpedanz von 50 Ω und ermittelt die Fußpunktimpedanz mit der Anzeige des vorzeichenbehafteten Imaginärteils. Einfach ideal für schnelle Messungen bei Antennenexperimenten. Das Gerät wird als Bausatz geliefert. Alle SMD-Komponenten sind vormontiert. Alles was getan werden muss, ist die Montage einiger Bauteile. Das Handbuch gibt Hinweise zu dieser Montage und beschreibt sehr anschaulich die Menüführung und zum Schluss einige Verwendungen des Analysers. Vor dem ersten Einsatz sollte [muss] das Gerät kalibriert werden. Dann kannst du mit den ersten Messungen beginnen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

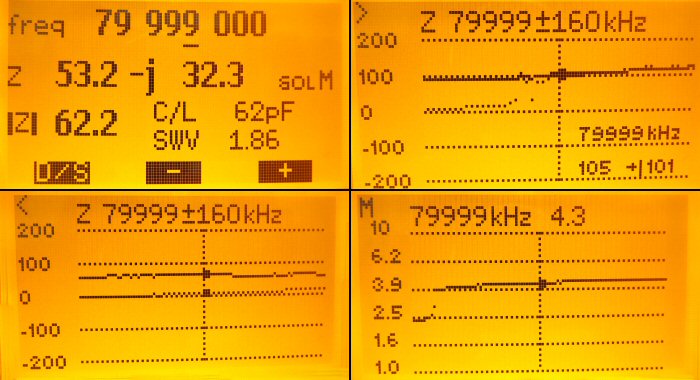

Die Bedienung, sprich Menüführung erfolgt über die 3 Drucktasten und gestaltet sich als sehr intuitiev. Du brauchst keinen separaten Computer. Einziger Anschluss ist die BNC Messbuchse. Die 3 Drucktasten haben ja nach angewähltem Modus unterschiedliche Funktionen. Aber keine Angst, denn die aktuell gültigen Funktionen werden im Display oberhalb der Drucktasten angezeigt. Einige weitere Anwendungsmöglichkeiten: - HF-Generator mit ca. 1 Vss an 50 Ω - Bestimmung von Kabelresonanzen - Bestimmung einer Kabellänge und Verkürzungsfaktor - Messung von Kapazitäten und Induktivitäten - Einsatz als Dip-Meter Mit der "Short-Open-Load" Methode kann über das gesamte Frequenzspektrum oder nur über die aktuelle Frequenz kalibriert werden. Ich kann einzelne und zyklische Durchläufe starten. Das, sowohl mit einer SWV-Messung, als auch eine Impedanz-Messung. Um einen ersten Überblick von einer Mehrbandantenne zu bekommen, kann ich über 5 frei wählbare Frequenzen gleichzeitig messen lassen. Die SWV-Werte bekomme ich auf einem Display angezeigt. Nennen möchte ich auch das Speichern von bis zu 5 Displayinhalten. Diese kannst du dir dann später noch mal ansehen. Das kleine handliche "Kästchen" möchte ich bei Antennenexperimenten nicht mehr missen. Es hat sich auch bei Portabel-Aktivitäten bewährt. Interesse? Der Bausatz "vektorieller Antennenanalysator FA-VA4", wird beimFunkamateur angeboten. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bauteile | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

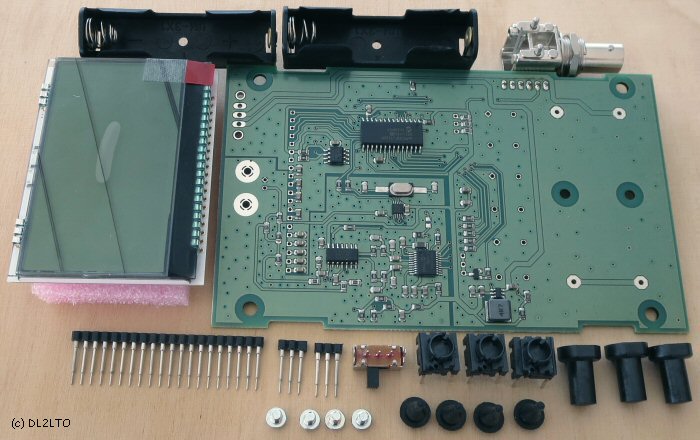

Das sind die Bauteile des Bausatzes. Die Platnine ist bereits vorbestückt. Das Displaymodul muss nur noch zusammengelötet werden, der Schiebeschalter, dann die drei Drucktaster, die beiden Batteriehalterungen und die BNC Buchse. Der Zusammenbau sollte auch für Einsteiger ohne Komplikationen einfach und schnell möglich sein, da ja fas alle Komponenten bereits aufgelötet sind. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Details | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

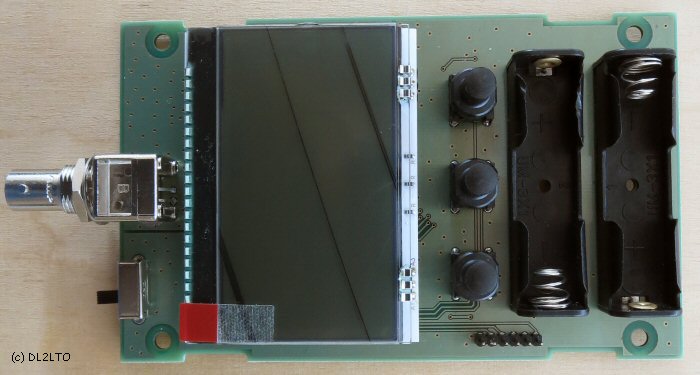

Hier siehst du bereits die Bestückungsseite der fertig gelöteten Platine. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

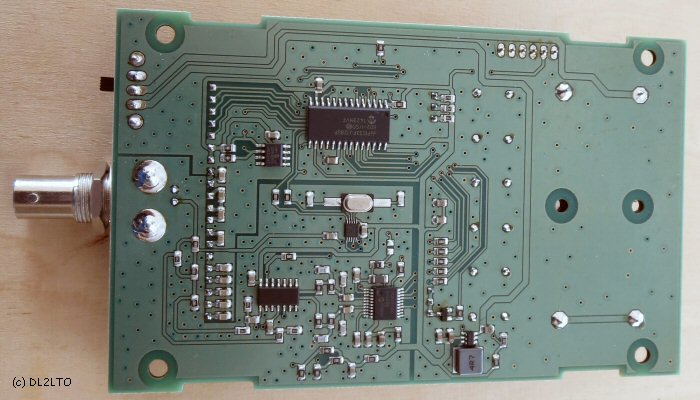

Kurzer Blick auf die Lötseite der fertig bestückten Platine. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gehäuse | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

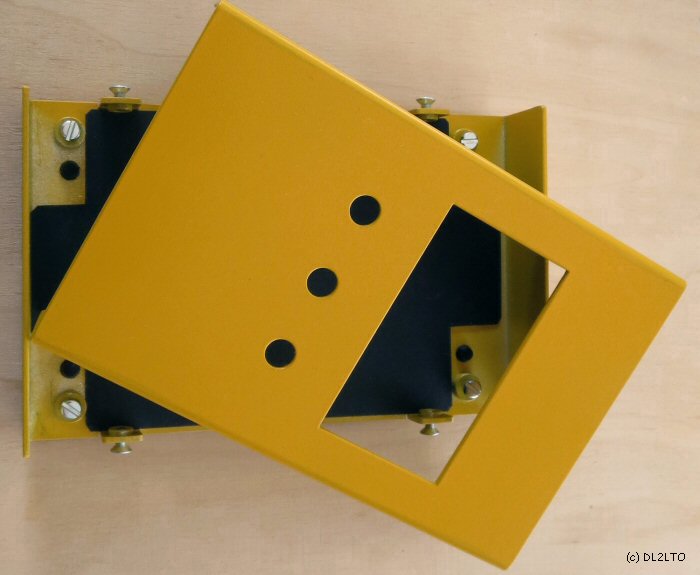

Ich konnte nicht widerstehen, die beiden Gehäuseschalen farblich zu verändern. Auf der unteren Schale, auf der die Platine verschraubt wird, habe ich noch eine Zwischenisolation angebracht, um mögliche Kurzschlüsse mit Masse auszuschließen. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

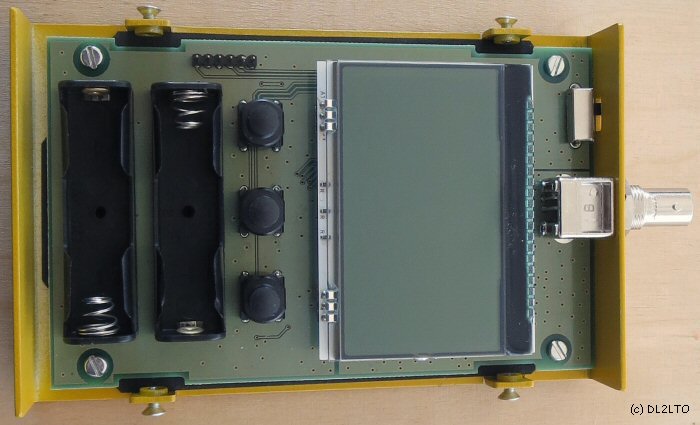

Fertig eingebaute Platine auf der unteren Gehäuseschale. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Fertig | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

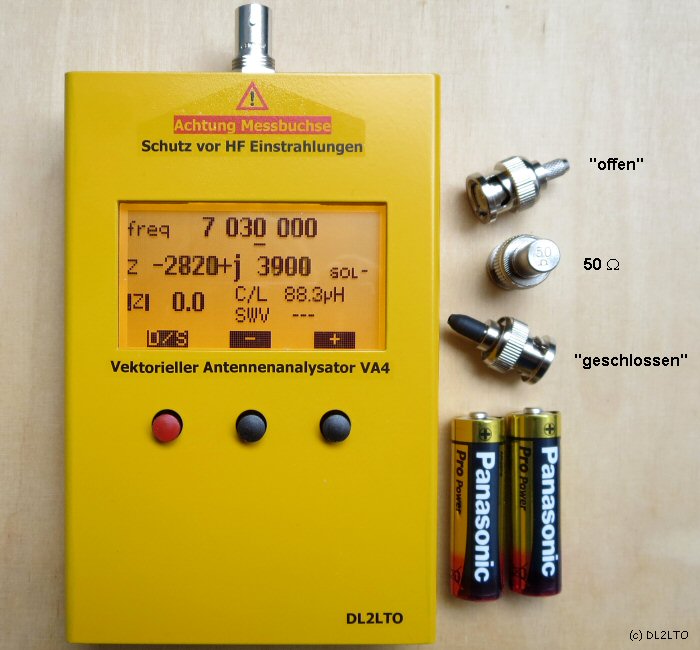

Fertig aufgebauter vektorieller Antennen-Analyser mit den drei Referenzelementen zur Kalibrierung. Als Kalibrierungselemente werden je ein 50 Ω Abschlusswiderstand, ein BNC Koaxstecker mit offenem Kabelende und ein BNC Koaxstecker mit einem Kurzschluss benötigt. Mir gefällt das kleine Gerät mit dem grafische Display und das leichte Gewicht. Es liegt gut in der Hand. Sehr positiv ist, dass die tatsächliche komplexe Impedanz einschließlich des Vorzeichens sofort zu erkennen ist. Zusätzlich werden auch noch der äquivalente Kapazitäts- oder Induktivitätswert für den Imaginärteil der Impedanz angezeigt. Letzteres ist in der praktischen Anwendung sehr nützlich. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Die Bau- und Bedienungsanleitung zum FA-VA4 ist sorgfältig zu lesen, um Aufbaufehler zu vermeiden und Displayanzeigen korrekt zu interpretieren. Die Anleitung findest duhier. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
EineYouTube Sequenz zeigt, wie einfach es ist, die wenigen noch zu bestückenden Bauelemente einzulöten, um den Bausatz zu vervollständigen. Auf YouTube kann man sich eine weitere ausführlicheSequenz zum Zusammenbau des Analysers VA4 anschauen. Der Zusammenbau der drei Referenzelemente zur Kalibrierung wirdhier gezeigt. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
weitere Infos | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Das Nachfolgemodell, der FA-VA5 wurde ebenfalls von Michael Knitter, DG5MK, entwickelt. Er hat einen erweiterten Frequenzbereich von 10 kHz bis 600 MHz, einem USB-Anschluss, erweiterte und überarbeitete Software. Der USB-Anschluss ermöglicht nicht nur das Zusammenspiel mit der von Thomas Baier, DG8SAQ entwickelten VNWA Software, sondern auch das Firmware-Update durch den Nutzer selbst. EineYouTube Sequenz der Präsentation von Michael, DG5MK zeigt kurz die Entstehungsgeschichte des preiswerten Analysers und erklärt viele Details zum Messverfahren und vieles mehr ... Hier auch das Script zum Vortrag von DG5MK auf der HAM Radio "Entwicklung und Umsetzung eines vektoriellen Antennenanalysators". |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
