Projekt: Frequenzanzeige für QRP Geräte | ||
![]() |
Kontakt: ![]() |
||
![]() |
Einleitende Worte | ||
Das
Herzstück dieses kleinen Zählers ist ein PIC Prozessor. Er erlaubt
Frequenzzählungen bis ca. 50 MHz und kann auf eine beliebige Frequenzablage
programmiert werden. Die Anzeige besteht aus 5 Segmentanzeigen und zeigt
in kHz oder MHz an.
Eine ausführliche Bauanleitung diese Bausatzes findest du bei ![]() |
|||
![]() |

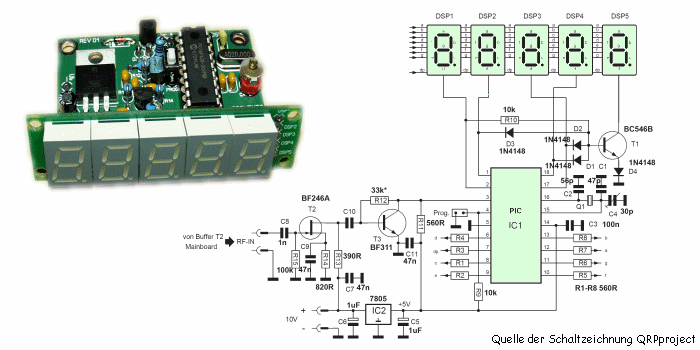

Schaltplan | ||
|
|||
![]() |
|||
![]() |
Baubericht | ||
|
|||
![]() |
|||

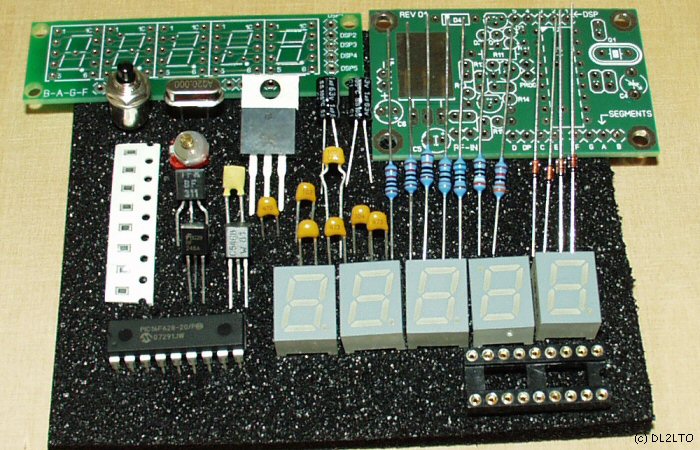

Zum Zähler gehören 2 Platinen und ca. 45 Bauteile. Die 8 SMD Widerstände auf der Anzeigeplatine sind sehr übersichtlich und sollten leicht zu löten sein. | |||
![]() |
|||

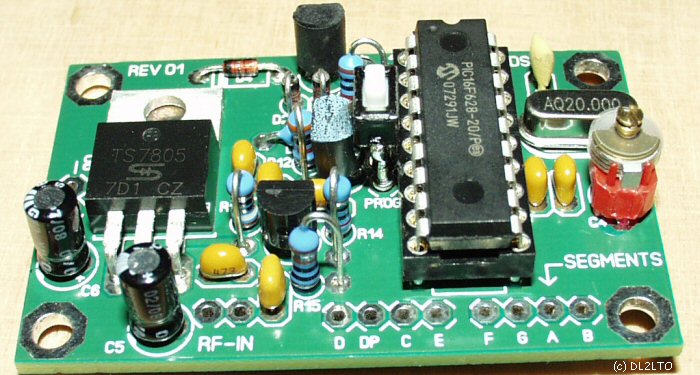

Bestückungsseite
der Hauptplatine. Der Programmiertaster ist im origianal nicht so vorgesehen.
Da aber noch Platz war habe ich einen SMD Microtaster fest eingelötet.
Damit tastet man sich sehr gut durch die Menüs.
Abmaße der Platine ca. 52 x 33mm |
|||
![]() |
|||

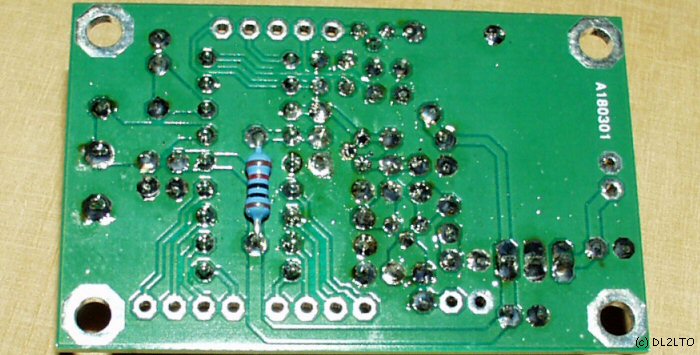

Lötseite der Hauptzählerplatine mit Widerstand R9. | |||
![]() |
|||

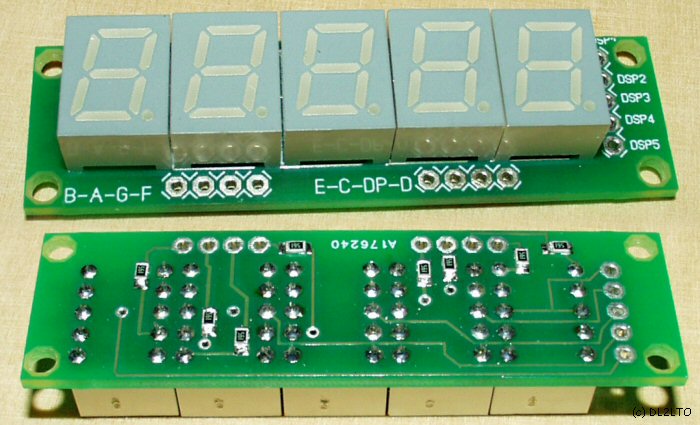

Platine mit den 5 Segmentanzeigen. Bestückungs- und Verdrahtungsseite. Abmaße ca. 65 x 20mm | |||
![]() |
|||
|
|||
![]() |
|||

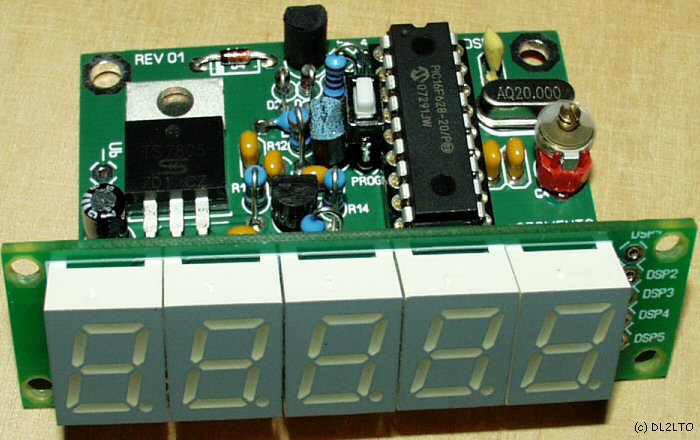

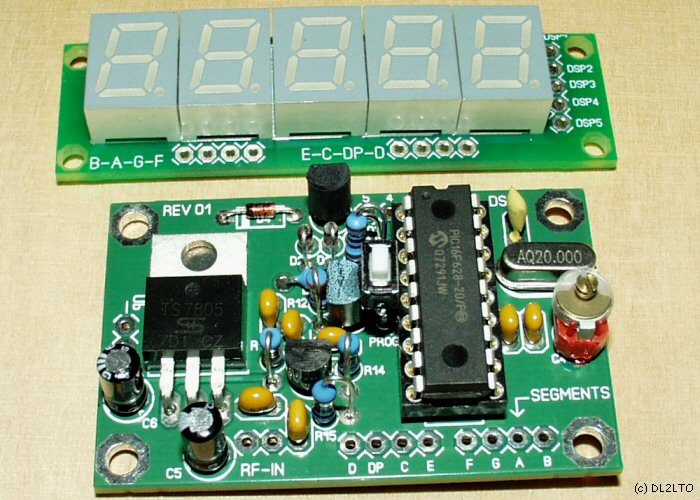

Die beiden bestückten Platinen. Noch sind die Verbindungen untereinander nicht geschaltet. | |||
![]() |
